donderdag 27 mei 2021

Aan het werk met de wandlijsten

We zijn deze week ook gestart met de wandlijsten. Ik ben naar Sierlijsten en Ornamentengieterij | Het Schippertje (het-schippertje.nl) gereden en heb een wagen vol gipsprofielen opgehaald.

Lijsten voor de kaders

LED-lijsten voor boven aan de muur

De lijsten bovenaan de wanden zijn LED-lijsten, met dien verstande dat er een gootje in zit voor een LED-strip. Niet dat ik dat ga installeren, maar voor kerst is het leuk om er kerstverlichting in te leggen.

Hoeken voor de kaders

De hoeken en lijsten worden met High Tack kit vastgeplakt op de wand.

Lijstwerk under construction

Op de eerste verdieping zit nu op alle muren lijstwerk, behalve de muur waar het nieuwe trappenhuis achter zit. De reden dat ik daar even mee wacht is dat de nieuwe muur van het trappenhuis met ankers vastgemaakt wordt aan de bestande muur (die muur waar lijstwerk op moet). De ankers worden in gaten gelijmd. Als de metselaar per ongeluk door de muur heen boort en in een lijst uitkomt dan kan ik opnieuw beginnen.





Het begint er al aardig "paleizig" uit te zien.

zondag 23 mei 2021

Ontwerp van het trappenhuis

De halletjes en bordessen in het trappenhuis worden binnenkort gemaakt, daarom is het van belang om de bepalen wat de afwerking wordt. Dit bepaalt namelijk de hoogte waarop de vloeren gemaakt moeten worden. Ik wil hierbij blijven bij de stijl van trappenbouw die in 1905 gebruikelijk was.

  1. Wanden gestuct
  2. Plank tegen de wand waarop de leuning is bevestigd.
  3. Traptreden hout gebeitst en blank gelakt of geverfd
  4. Eventueel een loper (?)
  5. Tegelwerk op de bordessen. Ik denk dan aan zwarte en witte tegels van Belgisch hardsteen en marmer, geblokt gelegd en 45 graden gedraaid
  6. Geluiddemping op de bordessen
Het trappenhuis is niet verwarmd, dus geen vloerverwarming in de bordessen en halletjes.

De vloervlakken worden gemaakt van houten balken met daarop een 18 mm plaat multiplex.

In de hallen en bordessen kan daar dan een Fermacell plaat (Fermacell 2E26 vloerplaat 34mm Vilt)  opgemaakt worden. Het vilt geeft demping tegen contactgeluid. Op de Fermacell kun je tegels plakken.

Muren van het trappenhuis verder opgetrokken

De muren van het trappenhuis zijn afgelopen week weer een paar meter hoger gemaakt. Er is een betonlatei van 150 mm breed gelegd boven de deur van de liftmachinekamer. Die latei zit ingekast in de buitenmuur en ligt aan de andere kant op de nieuwe muur.


betonlatei

Deze nieuwe wand van 150 mm kalkzandsteen is aan beide kanten verankerd in de bestaande wanden met stalen ankers.

Wanden van het trappenhuis

Wanden van het trappenhuis

De wand is nu zo hoog dat deze de vloer van de "opkamer" tegen komt. Die vloer moet er uit, want het trappenhuis loopt deels door deze kamer. Maar voor de stabiliteit van het gebouw wordt nu eerst de vloer van de badkamer er in gelegd. Die houdt de bestaande wanden dan weer bij elkaar (samen met de nieuwe wand). Daarna kan de vloer van de "opkamer" er uit.

Wand van het trappenhuis opgetrokken tot de vloer van de "opkamer".

Volgende week worden er dus vloeren gelegd.

Ontwerp van de wanden op de verdieping

Ik heb al eerder geblogd over de wanden op de verdieping, maar nu hebben Sandra en ik ons wat nader verdiept in de afmetingen en afwerking.

Ten eerste hebben we gekeken hoe hoog de lambrisering moet worden. Volgens goed gebruik van Christopher Alexander heb ik een mockup gemaakt van een kastdeur. Een hoogte van ongeveer 75 cm geeft wel een goed gevoel.


Mockup van de lambrisering

De lat die ik vasthoud op de foto geeft aan waar een lijst op de muur komt.

De deur heeft één groot paneel, maar de panelen van de lambrisering worden dan vergelijkbaar aan die in de deuren, dus meerdere kleine panelen.

Paneelwerk in de deuren

De plinten in dit huis zijn ongeveer 14 cm hoog. Die maat geldt ook voor de platte plinten tegen het plafond. Die zijn 14 cm breed. Dat zal wel geen toeval zijn. Ik maak alle plintwerk, inclusief de neuten bij de deuren, 14 cm hoog. En de randen om de dan panelen ook maar. Daarmee is de maatvoering van de lambrisering wel bepaald.

Verder hebben we nog naar behang gekeken. Een rustig behang met bloemetjes van Van Gogh lijkt wel mooi. Toegepast op de woningscheidende wand met de haard levert dat onderstaand beeld op.



Ontwerp van de wand (klik voor vergroting)

tegenoverliggende wand

De lambriseringspanelen wil ik zelf gaan maken uit platen multiplex en profieltjes. Het lijstwerk op de wanden is gipsprofiel met goudverf. De wanden zijn stucwerk, mintgroen geverfd. Een barokkerige spiegel en twee wandlampjes op het af te maken.




zondag 16 mei 2021

Opmetselen van het trappenhuis

Ongeveer in het midden tussen voor- en achtergevel komt het nieuwe trappenhuis.

De fundering hiervan is een betonplaat. In onderstaande foto kijk je naar beneden in het trappenhuis.

Bovenaanzicht van het trappenhuis

In onderstaande foto zie je het zijaanzicht. Waar de blauwe trap staat begint straks de trap waarmee je in de steeg uitkomt.



dinsdag 11 mei 2021

Meer muren in het souterrain

Naarmate de nieuwe muren in het souterrain opgemetseld worden, komen ze in de buurt van de ramen die hier zitten. Er zit een klein raam in de muur, net boven maaiveld en er zijn kelderkoekoeken, waarbij de ramen dus onder maaiveld zitten of half onder, half boven maaiveld.

En de meeste van die ramen zitten op een plaats waar er een nieuwe muur komt. Bijvoorbeeld het raam van het oude spoelhok. Hier zet een (overigens dichtgemaakt) raampje. Dit is er uit gehaald. Het kozijn in de muur bleek aardig verrot te zijn. Het draaideel is nog (her)bruikbaar.

Het kozijn wordt gesloopt

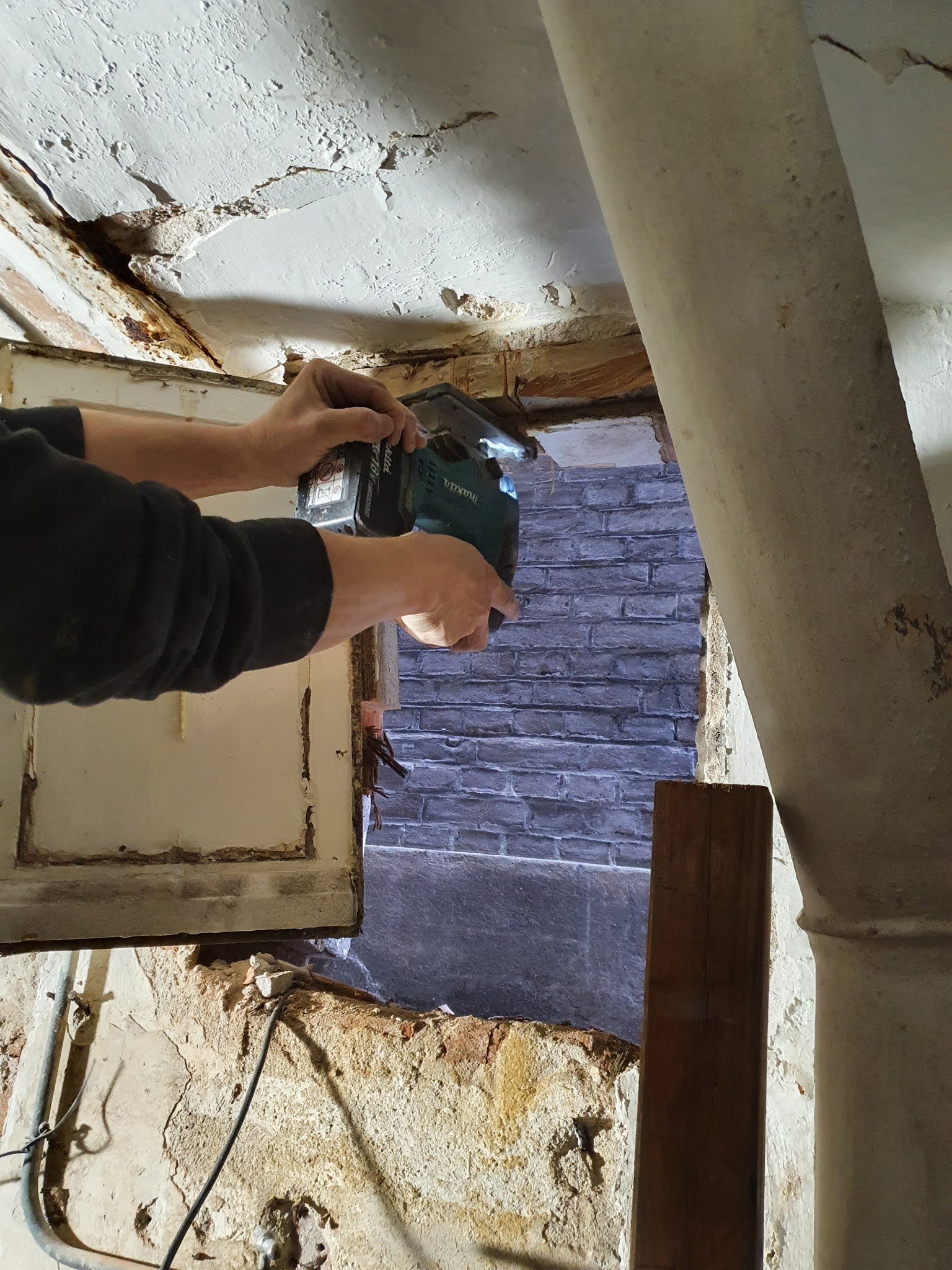

Zagen van het kozijn, links het draairaampje.

Het kozijn is weg

De opening is dichtgemetseld met een halfsteens muurtje aan de binnenkant. Aan de buitenkant willen we het gat opvullen met stenen uit de muur die vrij komen. E komen namelijk diverse deuropeningen in de steeg en de stenen die daarbij vrij komen kunnen hergebruikt worden.

Dichtgemetseld gat, gezien vanuit de steeg.

Het is jammer dat dit raampje niet een meter verderop zat, want daar komt een nieuw toilet, en dit is een perfect toiletraampje. Ik ben echter van plan op precies dit raampje terug te laten komen in het nieuwe toilet. Liefst met het oude draaideel.


maandag 10 mei 2021

Het metselen van de muren van de liftschacht

 Vandaag is begonnen met het opmetselen van de muren van de liftschacht.

Het begin van de muren

De nieuwe muren worden gekoppeld aan de bestaande muren met muurankers. Een soort wokkelvormige staven die met een mortel in de muur en in de blokken worden bevestigd.

Een muuranker

De handleiding van de muurankers

Een muuranker wordt ingebracht


zaterdag 8 mei 2021

Een overstort voor het wasbakje in de pantry

 Ik kon het natuurlijk weer niet laten om een overstort te maken in het rare wasbakje voor de pantry.

Het wasbakje

Als overstort heb ik een buisje van 15 mm koper met een bocht gekozen.


In de rand van het bekken een gat geboord met een stappenboor.

Boren 18 mm

Om het buisje te bevestigen aan de bak heb ik een beugeltje gemaakt uit messingplaat

Beugeltje voor de buis

De sifonset heeft een aansluiting voor een vaatwasmachine, daar kan mijn overstort op aangesloten worden. Om ongeveer dezelfde diameter te hebben, heb ik op het overstortbuisje een sok gesoldeerd.


Sok en afvoertuit zijn ongeveer 18 mm buitendiameter

De overstort aan de onderzijde

De tuit van de overstort heb ik door laten steken en rondom vastgesoldeerd met de soldeerbout. Leek me wel een leuk steampunkerig detail.


De overstort aan de bovenkant

En ja, dan past de bak natuurlijk niet meer in het gat in het werkblad. Daar heb ik dan maar een stukje uit gezaagd met de boor die ik toch had voor het kraangat.

Opstelling om gat te boren

Een hapje uit het gat in het het werkblad

Dan moet ik alleen nog een stukje afvoerslang van een (af)wasmachine zien te vinden om het compleet te maken. Heeft iemand nog een stukje slang 18 mm binnendiameter?


vrijdag 7 mei 2021

De waskom van dat pantry

Voor de pantry in het souterrain heb ik een rare kom gekocht op marktplaats. Om er een wasbak van te maken moet hij een beetje ongebouwd worden.

Originele kom

Om te beginnen heb ik er een gat in geboord met een gatenzaag voor de afvoer.

Poetsen met Brasso

Daarna heb ik hem gepoetst met Brasso. De rand is niet helemaal vlekkeloos, maar wat glans staat meteen een stuk beter. En de binnenkant van rood koper is zo gecorrodeerd dat Brasso er geen vat op heeft. Mooi patina moeten we dus maar denken.


Vervolgens moest er natuurlijk een afvoerplug in gemaakt worden. Ik had hier al een "klik-waste" setje voor gekocht, in messing. Tenminste dat dacht ik.

Messingkleurig setje voor de afvoer

Het probleem hiermee is dat je dit normaliter monteert met een schuimring voor de afdichting. Het vervelende is dat die ring 2 mm hoog is en omdat dit geen echte wasbak is (de bodem is te vlak), blijft er dan een flinke plens water in staan. Een tweede probleem is dat deze bak een bodemdikte heeft van minder dan 1 mm, waar bij het setje geen rekening mee gehouden is. Het schroefdraad eindigt een paar mm onder de flens en je kunt de moer niet voldoende aandraaien.



Daarom dacht ik slim te zijn en de afvoer er in te solderen. Maar wat leek op messing is het blijkbaar niet, want het soldeer wou er niet op pakken. Waarschijnlijk zit er een coating op. De kom zelf soldeerde wel goed. Helaas, want nu zit hij vol met soldeer.

Soldeer op de rand

Omdat het solderen niet wil, dan zal ik de flens er in moeten plakken met siliconenkit. Op zich geen probleem en ik moet de bak toch in het blad plakken met (transparante) siliconenkit.

Daarna heb ik geprobeerd het gat wat uit te buigen zodat de flens in een soort kommetje ligt. Dat ging redelijk zonder het koper te scheuren.

Rand wat uitgebogen

Flens in het "kommetje"

De flens ligt nu ongeveer gelijk met de bodem, dat is het beste dat ik kan doen. Om de afvoerpijp te fixeren heb ik een speciale ring getekend en 3D geprint. Die ring moet de flens van de afvoerpijp verder naar beneden in het kommetje trekken. De ring heeft daarvoor aan de bovenkant (in de afbeelding hieronder de onderkant, ligt op zijn kop voor het printen) de vorm van het kommetje.



De vorm van het "kommetje" in de ring

De ring heb ik geprint in PLA met 90% infill, dat betekent dat de ring zo goed als voor 100% uit plastic bestaat. (3D-print objecten bevatten gewoonlijk een honingraat en zijn dan grotendeels gevuld met lucht). Ik hoop dat de ring de krachten en ook de warmte kan weerstaan. De waskom krijgt namelijk warm en koud water.


De ring geplaatst

Het lijkt er op dat deze constructie zou moeten werken, in die zin dat hij waterdicht is en dat de bak voldoende leegloopt.


Het gerede product

Om de bak aan te sluiten heb ik een universele sifon van 40mm gekocht.

Zwanenhals set 40 mm

De oplettende lezertjes is het misschien opgevallen dat deze wasbak geen overstroombeveiliging heeft.  Wanneer je de klik-waste indrukt en je laat de kraan open, dan stroomt de bak over.

De sifon heeft echter een extra aansluiting voor de afvoer van een vaatwasser. Dus misschien, als ik zin heb, soldeer ik nog een pijpje in de bak als overloop en verbind ik die met een slang aan de sifon.

En verder moet ik misschien nog iets verzinnen om de bak mechanisch te bevestigen aan het blad, dus niet alleen met siliconenkit.

De moraal van dit verhaal: Een functionele wasbak maken is moeilijker dan je denkt.


De kalkzandsteenblokken zijn aangekomen

Vandaag kwam een aanhanger vol met kalkzandsteenblokken aan. Hiervan worden de muren van het trappenhuis en de liftkoker gemaakt. Er zijn drie afmetingen, 100, 150 en 210 mm dik.


De blokken worden afgeladen
Alles is opgeslagen in het souterrain

Maandag wordt er gemetseld.
